L’insertion graphique est la pièce la plus mal comprise d’un dossier d’urbanisme, et celle qui pèse le plus lourd quand un architecte des Bâtiments de France se prononce. Ce n’est pas une belle image du projet. C’est une démonstration : voilà ce qu’on verra, depuis là où on le verra.
C’est une pièce qu’Urbizen produit en conception de plans, à partir de vos photos et du projet dessiné : le DP6 se construit, il ne se photographie pas. Ce guide explique ce qu’on y démontre, depuis quel point de vue, et à quoi se reconnaît une insertion qui ne démontre rien.
La différence tient en un mot. Un rendu montre le projet. Une insertion montre le projet dans son environnement — avec le voisinage, les clôtures, les arbres et le ciel qui sont réellement là.
Ce que le texte demande exactement
Un document graphique permettant d’apprécier l’insertion du projet de construction dans son environnement. Ce document permet d’apprécier comment le projet se situe par rapport aux autres constructions avoisinantes et aux paysages.
La pièce vient de l’article R.431-10 c), auquel l’article R.431-36 renvoie pour la déclaration préalable. Depuis la version en vigueur au 1er juillet 2026, elle est expressément attendue pour les projets visibles depuis l’espace public, ainsi qu’en site patrimonial remarquable, aux abords d’un monument historique et en site classé.
Elle n’est donc pas systématique. Une extension au fond d’un jardin clos, invisible depuis la rue et hors secteur protégé, peut s’en dispenser. La question à se poser n’est pas « faut-il une insertion ? » mais « le projet se verra-t-il depuis l’espace public ? ».
Les trois erreurs qui vident la pièce de son sens
1. Le projet sur fond blanc
Une image de synthèse du volume seul, détourée, sans contexte. Elle montre l’objet, pas son insertion. L’instruction ne peut rien en tirer : aucune comparaison avec le voisinage n’est possible.
2. Le point de vue impossible
Une vue aérienne à trois quarts, ou depuis un point où personne ne se tiendra jamais. L’insertion doit être prise depuis un endroit d’où le projet sera effectivement vu — la rue, l’accès, le jardin, selon les cas.
3. L’environnement embelli
Un voisinage effacé, un ciel remplacé, des arbres ajoutés qui n’existent pas, une clôture repeinte. C’est contre-productif : l’instructeur connaît la rue. Une insertion qui ne ressemble pas au site perd sa valeur de preuve, et le dossier avec elle.
Le test simple. Posez la photographie de l’état existant à côté de l’insertion. Si tout ce qui n’est pas le projet a bougé — le ciel, la haie, la maison du voisin —, l’insertion est un rendu déguisé.
Insertion, photographies, représentation de l’aspect extérieur
Trois pièces qu’on prend souvent l’une pour l’autre. Elles répondent à trois questions différentes.
| Pièce | Question à laquelle elle répond | État montré |
|---|---|---|
| DP6 — insertion | À quoi ressemblera le projet une fois réalisé, vu depuis le site ? | Projeté |
| DP7 — environnement proche | À quoi ressemble le terrain et ce qui le jouxte, aujourd’hui ? | Existant |
| DP8 — paysage lointain | Comment le terrain s’inscrit-il dans la rue ou le paysage ? | Existant |
| DP5 — aspect extérieur | Quel sera l’aspect de la construction, si le plan des façades ne suffit pas à le montrer ? | Projeté |
Un dossier bien construit fait dialoguer ces pièces : la photographie DP7 est prise depuis le point d’où l’insertion DP6 est composée, et ce point est reporté sur le plan de situation DP1 avec son angle de prise de vue — comme la notice officielle le demande.

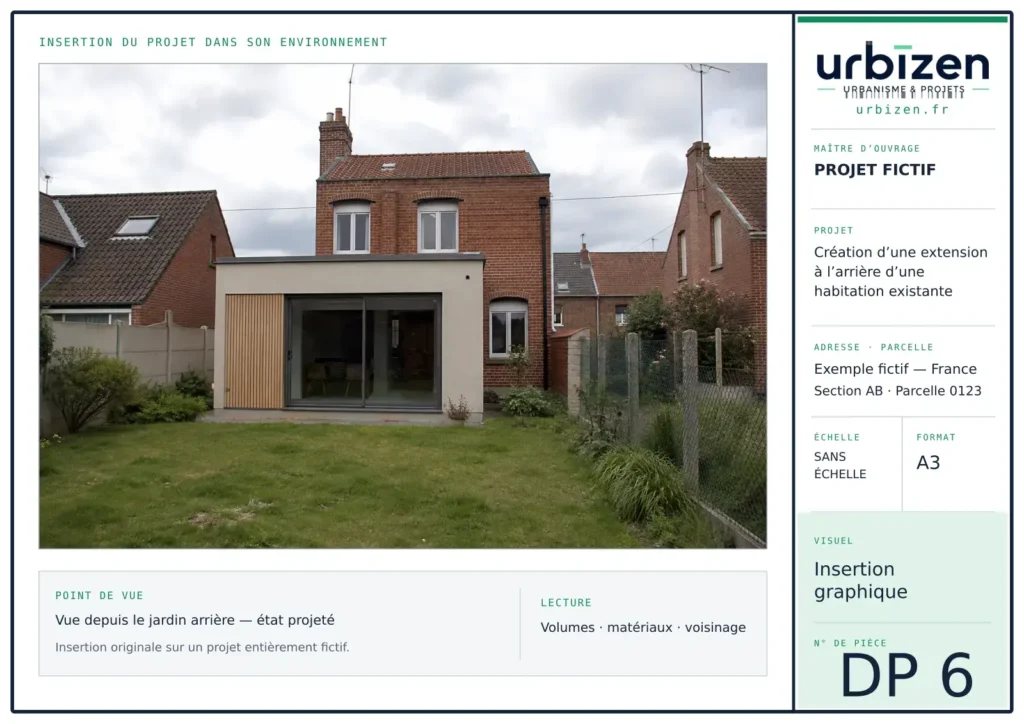

Comment se compose une insertion honnête
- Choisir le point de vue depuis lequel le projet sera réellement perçu, et le noter.
- Photographier l’état existant depuis ce point, sans grand-angle déformant, à hauteur d’œil.
- Composer le projet dans cette photographie, à l’échelle et à la bonne perspective, avec ses matériaux et ses teintes réelles.
- Ne rien retoucher d’autre : le ciel, le voisinage, la végétation et les clôtures restent tels qu’ils sont.
- Légender le point de vue et l’état représenté, pour lever toute ambiguïté.
La notice officielle admet plusieurs techniques, du photomontage au croquis. Le photomontage à partir d’une photographie du site est la voie la plus simple, et la plus convaincante — précisément parce qu’elle ne peut pas mentir sur l’environnement.
En secteur protégé, c’est la pièce que l’on regarde en premier
Aux abords d’un monument historique, en site patrimonial remarquable ou en site classé, l’architecte des Bâtiments de France est consulté et le délai d’instruction est majoré d’un mois. Son avis porte sur l’insertion du projet dans son environnement : l’insertion graphique est donc le document sur lequel il se prononce.
Un dossier qui anticipe ses attentes — teintes, matériaux, proportions, covisibilité — s’instruit mieux qu’un dossier qui les découvre. Notre guide sur les secteurs protégés explique comment savoir si votre terrain est concerné.
C’est cette pièce que notre service de conception de plans réalise à partir de vos photographies du site, et l’ensemble des pièces est décrit dans le guide sur les pièces d’une déclaration préalable.
Sources — code de l’urbanisme, articles R.431-10 c) et d) (document graphique d’insertion et photographies), R.431-36 (renvoi pour la déclaration préalable, version en vigueur au 1er juillet 2026), R.423-24 (majoration du délai en périmètre protégé), R.421-11 (périmètres protégés). Techniques admises et contenu attendu : notice officielle n° 51434#12. Textes et notice consultés le 16 août 2026.
