Plan cadastral, plan de situation et plan de masse sont souvent confondus parce qu’ils utilisent tous une vue du terrain. Pourtant, ils n’ont ni le même rôle ni le même niveau de précision. Le cadastre aide à repérer les parcelles ; le plan de situation localise le terrain dans la commune ; le plan de masse décrit précisément le projet à l’intérieur de la parcelle.
Cette différence est fondamentale dans une déclaration préalable. Le DP1 répond à « où est le terrain ? ». Le DP2 répond à « où sont les constructions, les limites et le projet ? ». Un extrait cadastral peut servir de fond à certaines pièces, mais il ne remplace pas automatiquement le contenu qu’elles doivent porter.
Les trois documents en une minute
| Document | Fonction | Échelle habituelle | Montre le projet ? |
|---|---|---|---|
| Plan cadastral | Identifier les parcelles et leur géométrie cadastrale | variable selon l’extrait | Non |
| Plan de situation / DP1 | Localiser le terrain dans la commune et son secteur | large : par exemple 1/2 000 à 1/5 000 en ville, 1/20 000 à 1/25 000 en rural selon la notice | Il repère le terrain, pas le détail du projet |
| Plan de masse / DP2 | Décrire l’implantation du projet sur le terrain | plus précise, adaptée à la taille de la parcelle | Oui |
À quoi sert le plan cadastral ?
Le cadastre représente les parcelles et leurs références. Il est particulièrement utile pour identifier la section et le numéro cadastral, comprendre la forme générale du terrain et préparer un fond de plan.
La notice officielle n° 51434#12 cite d’ailleurs le site cadastre.gouv.fr parmi les moyens permettant d’obtenir un fond utilisable pour le plan de situation. Elle cite également Géoportail pour un fond de carte IGN.
Le cadastre n’est pas un relevé topographique. Une limite dessinée sur l’extrait cadastral aide à identifier la parcelle, mais elle ne doit pas être traitée comme une mesure de précision centimétrique pour implanter une construction au plus près d’une limite.
Le plan de situation DP1 : voir le terrain dans la commune
L’article R.431-36 impose un plan permettant de connaître la situation du terrain à l’intérieur de la commune. La notice explique que cette pièce sert notamment à déterminer les règles d’urbanisme et les servitudes susceptibles de s’appliquer au secteur.
Un bon DP1 doit permettre à quelqu’un qui ne connaît pas l’adresse de retrouver immédiatement la parcelle. Il comporte donc un cadre suffisamment large, les voies principales, l’orientation, l’échelle et un repérage net du terrain.
La notice donne des ordres de grandeur, pas des échelles obligatoires : environ 1/2 000 ou 1/5 000 en ville, et 1/20 000 ou 1/25 000 en secteur rural. Le critère reste la lisibilité de la localisation.

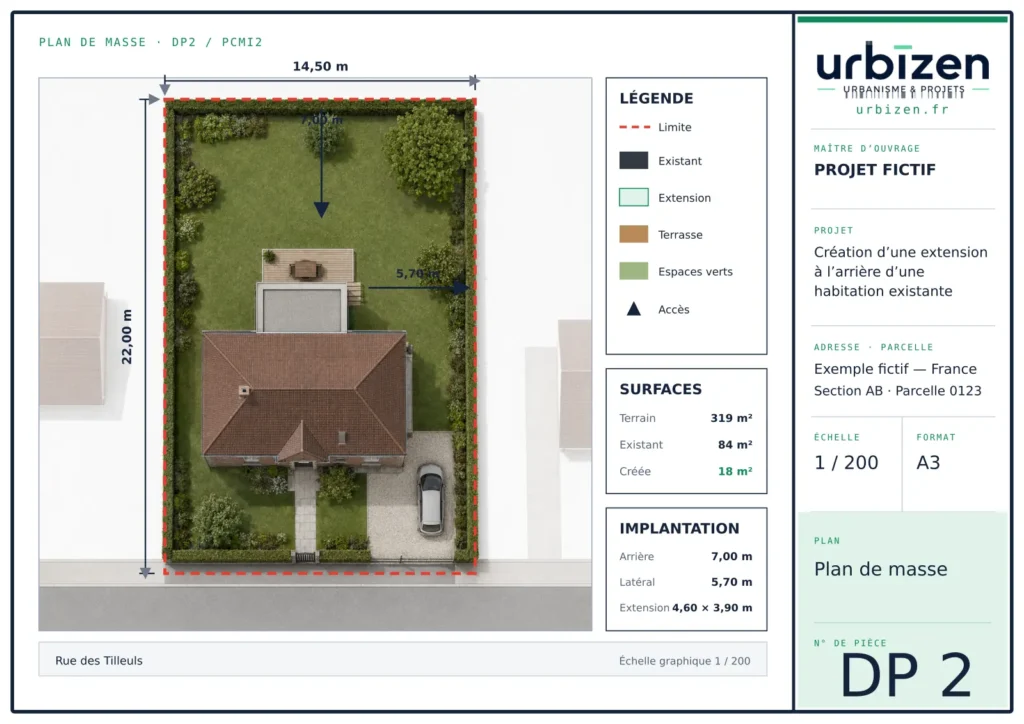

Le plan de masse DP2 : voir le projet dans la parcelle
Le plan de masse travaille à une autre échelle. L’article R.431-36 le demande lorsqu’un projet crée une construction ou modifie le volume d’une construction existante. Il doit être coté dans les trois dimensions.
Il sert à contrôler l’implantation : constructions existantes et projetées, distances aux limites, dimensions, accès, réseaux, terrassements ou végétation selon le projet. C’est donc une pièce technique, pas seulement une carte agrandie.
Agrandir un extrait cadastral ne transforme pas celui-ci en plan de masse. Pour devenir un DP2, il faut ajouter les informations du projet, les cotes, les constructions, les repères et tout ce que l’instruction doit vérifier.
Peut-on utiliser le cadastre pour faire un DP1 ?
Oui. La notice officielle l’indique expressément : un extrait de plan cadastral peut être retenu pour le plan de situation, notamment en ville, à condition de choisir une échelle qui permette de repérer clairement le terrain dans la commune.
Il faut toutefois le transformer en vraie pièce de dossier : terrain mis en évidence, nord, échelle, voies et contexte lisibles, et, lorsque les photographies DP7/DP8 sont nécessaires, points et angles de prise de vue reportés.
Peut-on utiliser le cadastre pour faire un DP2 ?
Il peut servir de fond de départ, mais il ne suffit pas à lui seul. Le plan de masse doit présenter le projet et les informations nécessaires à l’instruction. Le cadastre ne connaît ni votre extension future, ni la hauteur du bâtiment, ni les arbres supprimés, ni les réseaux projetés.
Sur un projet simple, un fond cadastral correctement mis à l’échelle, contrôlé avec les relevés du client et complété par les cotes peut servir de base graphique. Plus le projet est proche des limites ou dépend de règles d’implantation serrées, plus la qualité du relevé devient déterminante.
Quatre confusions qui provoquent des dossiers faibles
- Déposer un extrait cadastral brut comme DP1. Sans repérage du terrain, orientation ou contexte, la localisation peut rester ambiguë.
- Utiliser le même PDF comme DP1 et DP2. Les deux pièces répondent à des questions différentes et n’ont pas la même échelle.
- Prendre les limites cadastrales pour un bornage. Le plan cadastral n’a pas pour fonction de fixer juridiquement une limite séparative.
- Oublier le projet sur le DP2. Un plan qui ne montre que l’existant ne permet pas d’instruire la construction à venir.
Quelle pièce utiliser selon la question ?
- Je veux retrouver la parcelle et sa référence : cadastre.
- Je veux montrer où se trouve le terrain dans la commune : plan de situation DP1.
- Je veux montrer où sera implantée une extension, une piscine ou un abri : plan de masse DP2.
- Je veux fixer précisément une limite de propriété : ce n’est pas la fonction d’un extrait cadastral ; une question de bornage relève d’une démarche distincte.
Cette hiérarchie permet d’éviter de surcharger chaque pièce. Chez Urbizen, le DP1 reste une carte de localisation lisible, tandis que le DP2 concentre les informations techniques du projet. Les deux sont ensuite contrôlés avec le formulaire et les autres plans.
Pour aller plus loin, consultez le guide détaillé sur le plan de situation DP1 et celui sur les cotes d’un plan de masse DP2.
Sources — Code de l’urbanisme, article R.431-36 ; notice officielle n° 51434#12, indications relatives au plan de situation, au plan de masse, à Géoportail et au cadastre, portail officiel des formulaires ; Service-Public.fr — déclaration préalable de travaux. Sources consultées le 20 août 2026.
