Le plan en coupe est la pièce que l’on comprend le moins, et qu’on remplace le plus volontiers par un dessin décoratif. Sa fonction est pourtant précise : montrer ce que le projet fait au terrain. Pas au bâtiment, pas à la distribution intérieure — au sol, avant et après les travaux.
Le DP3 fait partie des planches qu’Urbizen dessine en conception de plans, à partir du terrain existant et du projet retenu. Ce guide dit ce qu’une coupe doit montrer, et à quoi se reconnaît celle qui ne démontre rien.
Sur le bordereau, elle porte le numéro DP3 dans une déclaration préalable, PCMI3 dans un permis de construire pour une maison individuelle. C’est ce repère que la mairie cite quand elle la réclame.
Ce que la coupe doit faire apparaître
Le plan en coupe complète le plan de masse et permet de comprendre l’implantation du projet et ses incidences sur le terrain existant avant le projet. Il doit faire apparaître le profil du terrain avant et après les travaux, et l’implantation de la ou des constructions par rapport au profil du terrain.
Deux lignes, donc, et non une seule : le terrain avant, et le terrain après. C’est leur écart qui montre le déblai et le remblai. Une coupe qui ne porte que le terrain fini ne remplit pas sa fonction — elle cache précisément ce qu’elle devait montrer.
La notice ajoute une précision qui évite beaucoup de travail inutile : le plan en coupe indique le volume extérieur des constructions, et n’a pas à faire apparaître les planchers intérieurs. Ce n’est ni un plan de niveau, ni un plan d’aménagement.
Quand cette pièce est-elle demandée ?
Elle relève de l’article R.431-10 b), auquel l’article R.431-36 renvoie « s’il y a lieu ». En pratique, elle est attendue dès que l’implantation du projet a une incidence sur le profil du terrain, ou que la hauteur doit être appréciée par rapport à lui.
- Une piscine : le bassin est enterré, donc le terrain est modifié. La coupe est la pièce naturelle du dossier.
- Une extension sur terrain en pente, ou nécessitant une plateforme.
- Un sous-sol, un garage semi-enterré, un mur de soutènement.
- Tout projet dont la hauteur maximale se mesure depuis le terrain naturel, ce que la plupart des règlements prévoient.
Quand elle ne l’est pas. Un changement de teinte de menuiseries, la pose de panneaux en toiture ou le remplacement d’un portail ne touchent pas au terrain : la coupe n’a rien à montrer. La demander serait contraire à la garantie de R.431-36, qui interdit d’exiger une pièce non prévue.
Où passe le trait de coupe

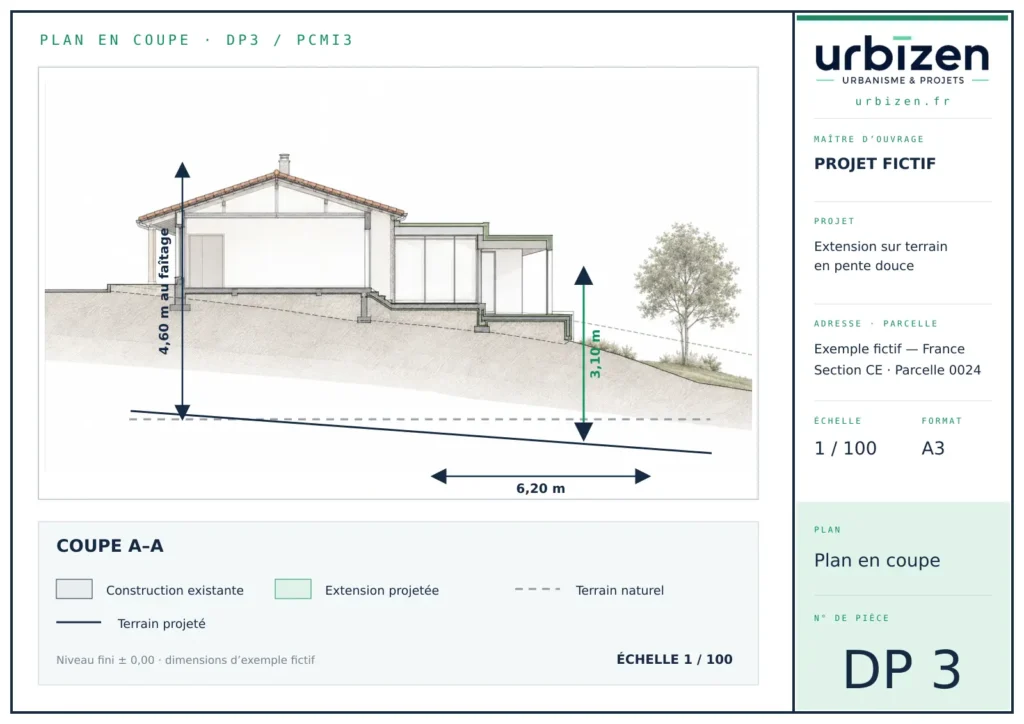

La coupe est un plan vertical qui tranche le terrain et la construction. Son emplacement se choisit — et il se reporte sur le plan de masse, matérialisé par une ligne et deux lettres, « A-A » sur notre planche.
Le bon trait est celui qui traverse ce qu’il y a de plus significatif : la plus grande pente, le point le plus haut du projet, ou l’endroit où le terrassement est le plus marqué. Une coupe prise là où il ne se passe rien est exacte et inutile.
Le lien à ne pas manquer. Le trait de coupe figure sur le plan de masse, et la coupe porte le même repère. Sans ce renvoi, l’instruction ne sait pas d’où la coupe est prise, et la pièce perd son sens.
Les cotes qui comptent
| Cote | Ce qu’elle sert à vérifier |
|---|---|
| Hauteur au faîtage, depuis le terrain naturel | La hauteur maximale fixée par le règlement de zone |
| Hauteur à l’égout du toit | La même règle, quand le règlement la mesure à l’égout |
| Niveau fini du plancher | Le rapport entre la construction et le sol existant |
| Profondeur ou emprise de la construction | La cohérence avec le plan de masse |
| Écart entre terrain avant et après | L’ampleur du déblai et du remblai |
Le point de référence de la hauteur est celui que votre règlement définit — terrain naturel, voirie, égout ou faîtage. Deux communes voisines peuvent afficher « 7 mètres » et n’autoriser pas la même chose. Le lexique du règlement, souvent en début de document, donne cette définition.
Les trois erreurs qui font revenir la pièce
- Une seule ligne de terrain. Sans le profil avant travaux, ni le déblai ni le remblai ne se voient. C’est l’erreur la plus fréquente, et la plus facile à corriger.
- Un dessin sans cote. Une coupe est un document technique : sans hauteurs chiffrées, elle n’établit rien et ne se confronte à aucune règle.
- Des planchers intérieurs dessinés, mais pas le terrain. On a représenté ce que la notice ne demande pas, et omis ce qu’elle exige.
Une quatrième, plus discrète : une hauteur au faîtage qui ne correspond pas à celle portée sur le plan des façades. Les deux pièces montrent le même bâtiment ; elles doivent dire le même nombre.
La coupe d’une piscine, cas particulier
Sur un dossier de piscine, la coupe est souvent la pièce la plus parlante du dossier. Elle montre la profondeur du bassin, le niveau des margelles par rapport au terrain, la plage éventuelle et le remblai périphérique. Sur un terrain en pente, elle montre aussi le mur de soutènement que le projet suppose — et qui, lui, peut relever de sa propre formalité.
C’est cette pièce que notre service de conception de plans établit à partir de vos relevés. L’ensemble des pièces d’un dossier est décrit dans le guide sur les pièces d’une déclaration préalable, et le plan qu’elle complète dans celui du plan de masse DP2.
Sources — code de l’urbanisme, articles R.431-10 b) (plan en coupe du terrain et de la construction), R.431-36 (renvoi pour la déclaration préalable, et interdiction d’exiger une pièce non prévue), R.151-39 (hauteur au règlement de zone). Contenu attendu de la pièce : notice officielle n° 51434#12. Textes et notice consultés le 16 août 2026.
